    LED

O que é?

A palavra LED é uma abreviatura de "Light Emitter Diodo", ou "Diodo Emissor de Luz". Este componente eletrônico é capaz de transformar energia elétrica em luz.

Por ser um componente que possui diversas formas de utilização, é facilmente encontrado em quase todos os aparelhos eletrônicos. Também pode ser utilizado em diversas aplicações como por exemplo: semáforos, painéis, números em relógios digitais, dentre outras infinitas possibilidades.

Led 5mm arduino
Led 5mm arduino

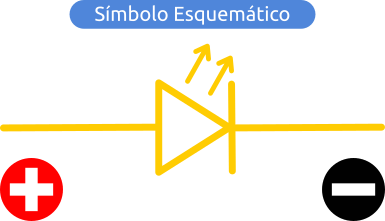

Polarização

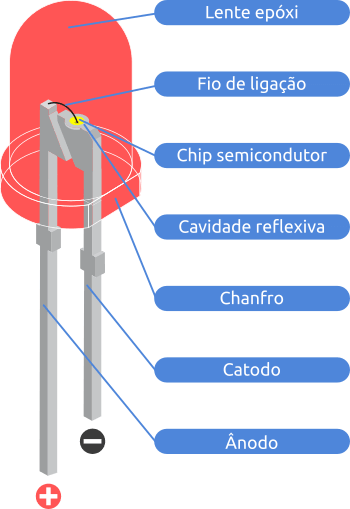

Sendo um componente bipolar, possui dois terminais: ânodo (terminal maior) e catodo (terminal menor). A forma pela qual os mesmos estão polarizados, determina a passagem da corrente elétrica, resultando a ocorrência de luz no led.

Montagem dos componentes

Neste exemplo faremos o led piscar, ficando um segundo aceso e um segundo apagado infinitamente.

LISTA DOS COMPONENTES

  • 1 x Arduino Uno SMD
  • 1 x Cabo USB para comunicação
  • 1 x Protoboard 400 pontos
  • 1 x Led de 5mm
  • 1 x Resistor 220Ω
  • 2 x Jumpers macho/macho

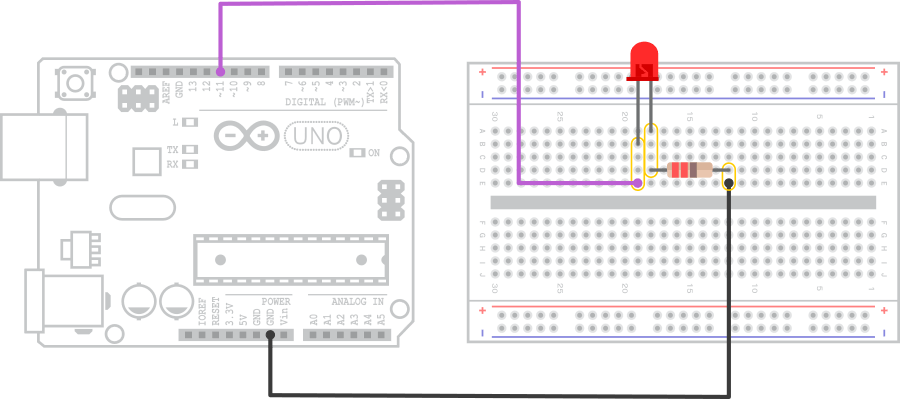

Esquema montagem led 5mm

Código exemplo

O código de exemplo abaixo é referente ao esquema ilustrado acima.

IDE Arduino
/* Blink - Acende um LED por um segundo e depois apaga por um segundo, repetidamente */

void setup() {
    pinMode(11, OUTPUT); // inicializa o pino digital 11 como uma saída
}

void loop() {
    digitalWrite(11, HIGH); // acende o LED
    delay(1000); // espere um segundo
    digitalWrite(11, LOW); // desligue o LED
    delay(1000); // espere um segundo
}

IDE Arduino
