• COMPONENTE
    RELE

O que é?

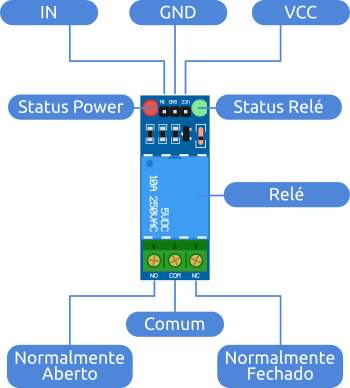

O relé é um interruptor eletromagnético operado por uma corrente relativamente pequena que é capaz de controlar uma corrente muito maior, ou seja, o módulo relé permite que o Arduino controle a alimentação de dispositivos que utilizem corrente alternada, como por exemplo, uma lâmpada de 110V. Os três pinos de entrada de baixa tensão (VCC, GND e IN), localizados em uma das extremidades do módulo, devem ser ligados ao arduino.

Os três terminais borne de alta tensão (COM "comum", NC "normalmente fechado" e NO "normalmente aberto"), localizados na outra extremidade, devem ser ligados ao equipamento que será controlado.

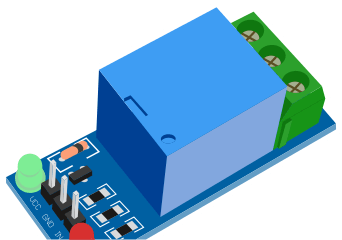

Rele arduino
Rele arduino

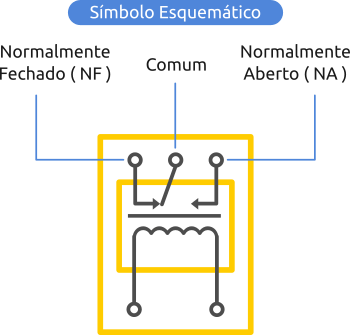

Apesar de possuírem três pinos, geralmente são utilizados apenas dois em conjunto, são eles: COMUM e um dos demais.
A escolha depende das características do projeto em questão.

O contato entre o terminal COM e o NC é fechado por padrão, o que significa que a corrente está fluindo entre eles. Ao ser enviado um sinal pelo Arduino (IN), a corrente será aberta.

O contato entre o terminal COM e o NO está aberto por padrão, o que significa que a corrente não está fluindo entre eles. Ao ser enviado um sinal pelo Arduino (IN), a mesma será fechada.

Arduino

Atenção

Esta placa interage com corrente alternada de alta tensão. O uso incorreto ou inadequado pode resultar em ferimentos graves. Portanto, ela é destinada a pessoas com experiência e conhecimento sobre este tipo de corrente.
Sempre utilizar equipamentos de segurança. Crianças não devem mexer com este tipo de tensão.

Montagem dos componentes

Neste exemplo faremos o led piscar, ficando um segundo aceso e um segundo apagado infinitamente.

LISTA DOS COMPONENTES

  • 1 x Arduino Uno SMD
  • 1 x Cabo USB para comunicação
  • 1 x Protoboard 400 pontos
  • 1 x Chave táctil
  • 1 x Resistor 10kΩ
  • 1 x Rele de 1 canal
  • 1 x Lãmpada 110/220v + cabo
  • 3 x Jumpers macho/fẽmea
  • 4 x Jumpers macho/macho

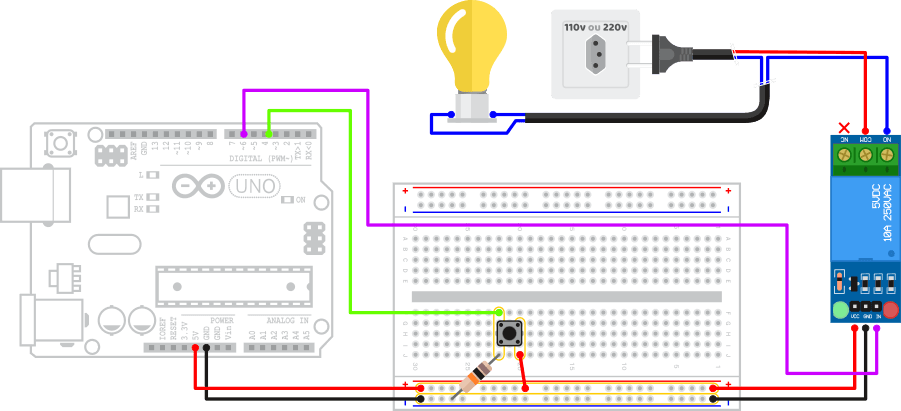

Esquema rele arduino

Código exemplo

O código de exemplo abaixo é referente ao esquema ilustrado acima.

IDE Arduino
const int pinoRele = 6; //pino onde esta conectado o rele
const int pinoBotao = 4; //pino onde esta conectado o botao
int lamp = 0;   //declarar variável que controla o estado do módulo relé (liga/desliga)

void setup(){
    pinMode(pinoRele, OUTPUT); //define o rele como saída
    pinMode(pinoBotao, INPUT); //define o botao como entrada
    digitalWrite(pinoRele, HIGH); //indica que o rele inicia desligado
}

void loop(){
    //se o botao estiver pressionado (HIGH) e variável lamp for igual a 0 (desligado)
    if((digitalRead(pinoBotao) == HIGH) && (lamp == 0)){
        digitalWrite(pinoRele, LOW); //liga o módulo relé (acende a lâmpada)
        lamp = 1; //variável recebe o valor 1(ligado)
    }else{ //se não, botao não pressionado
        if((digitalRead(pinoBotao) == LOW) && (lamp == 1)){
            //se o botao não estiver pressionado (LOW) e variável lamp for igual a 1 (ligado)
            digitalWrite(pinoRele, HIGH); //desliga o módulo relé (apaga a lâmpada)
            lamp = 0; //variável recebe o valor 0 (desligado)
        }
    }
}
IDE Arduino
