• COMPONENTE
    LED RGB

O que é?

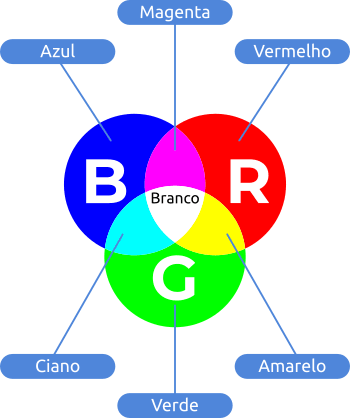

O LED RGB é capaz de emitir a luz em uma infinidade de cores. Seu interior contém três led's, nas cores: vermelha (R de red), verde (G de green) e azul (B de blue). Combinando essas três cores em diferentes intensidade e brilho, é possível produzir qualquer outra cor. Através do sinal PWM emitido pelo Arduino, é possível ajustar separadamente a intensidade de cada cor.

Através do sinal PWM emitido pelo Arduino, é possível ajustar separadamente a intensidade de cada cor. O led RGB tem 4 terminais, um comum, podendo ser anodo ou catodo, e os demais correspondentes a cada uma das cores.
Em relação ao brilho, existem dois modelos de led: o brilhante e o difuso (ou fosco).

Led RGB arduino

Polarização?

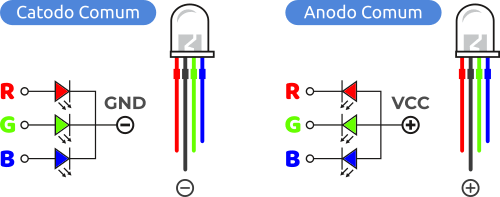

Sendo assim, existem dois tipos de led RGB:

-O Catodo Comum, com o terminal comum ligado ao negativo.
-O Anodo Comum, com o terminal comum ligado ao positivo.

Montagem dos componentes

Neste exemplo faremos o led piscar, ficando um segundo aceso e um segundo apagado infinitamente.

LISTA DOS COMPONENTES

  • 1 x Arduino Uno SMD
  • 1 x Cabo USB para comunicação
  • 1 x Protoboard 400 pontos
  • 1 x Led RGB catodo
  • 3 x Resistores 220Ω
  • 4 x Jumpers macho/macho

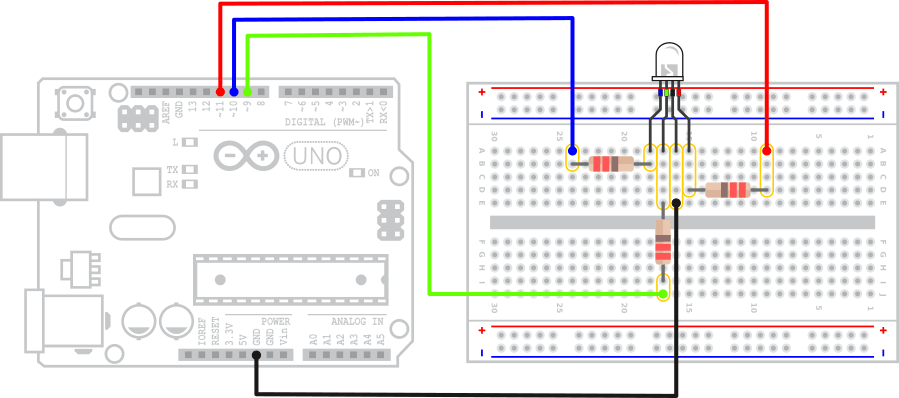

Esquema montagem led RGB

Código exemplo

O código de exemplo abaixo é referente ao esquema ilustrado acima.

IDE Arduino
// definir as variaveis para os pinos utilizados
int pinoR = 11; // pino utilizado pelo terminal R (vermelho)
int pinoB = 10; // pino utilizado pelo terminal B (azul)
int pinoG = 9; // pino utilizado pelo terminal G (Verde)

#define COMMON_CATODE //define o Led RGB como catodo comum

void setup(){
  // define os pinos do Led como saida
  pinMode(pinoR, OUTPUT);
  pinMode(pinoG, OUTPUT);
  pinMode(pinoB, OUTPUT);
}

 // funçao para produzir o brilho do led de acordo com valores informados
void setColor(int vermelho, int verde, int azul){

  analogWrite(pinoR, vermelho); // define o brilo do led de acordo com o velor de 'vermelho'
  analogWrite(pinoG, verde); // define o brilo do led de acordo com o velor de 'verde'
  analogWrite(pinoB, azul); // define o brilo do led de acordo com o velor de 'azul'
}

void loop(){
  setColor(255, 0, 0); // valores para obter a cor vermelha
  delay(1000); // aguarda 1 segundo
  setColor(0, 255, 0); // valores para obter a cor verde
  delay(1000); // aguarda 1 segundo
  setColor(0, 0, 255); // valores para obter a cor azul
  delay(1000); // aguarda 1 segundo
  setColor(255, 255, 0); // valores para obter a cor amarela
  delay(1000); // aguarda 1 segundo
  setColor(255, 0, 220); // valores para obter a cor violeta
  delay(1000); // aguarda 1 segundo
  setColor(150, 200, 255); // valores para obter a cor azul agua
  delay(1000); // aguarda 1 segundo
  setColor(255, 255, 255); // valores para obter um tom de branco
  delay(1000); // aguarda 1 segundo
}

IDE Arduino
